1 均相反应器理论逻辑结构

 化学反应器根据其反应体系相态的不同，可以分为均相和多相两大类，与均相反应过程相比，在多相反应器中各相之间往往存在着传递过程，包括热量传递和质量传递，传递过程的存在对多相反应过程的结果必然产生与均相反应过程不同的影响。例如在气固相催化反应工程中，气固相之间存在反应物与产物之间的质量传递，并进而发生热量传递，当反应过程较快而外扩散过程较慢时，过程表现为外扩散控制，无论本征反应速率如何，表观反应级数总为一级，表观活化能总为外扩散过程活化能;又如在气液相反应过程中，气相与液相之间也存在着反应物及反应产物之间的质量传递，质量传递过程的存在也必然影响到反应速率，尤其是反应速率较快时更是如此。

 虽然两类反应器之间存在着一定的差别，但均相反应工程无疑是多相反应工程的基础，多相反应工程所涉及的各相中所发生的过程可认为与均相反应过程无异。因此，在均相反应工程中所建立的许多重要概念、理论和方法，完全可以原封不动地应用到多相反应器理论的讨论中去，如在均相反应器模拟时建立的轴向扩散概念，在建立多相反应器模型时便可以完整地移植过来;又如平推流和全混流概念，两类反应器中都有着极广的应用。

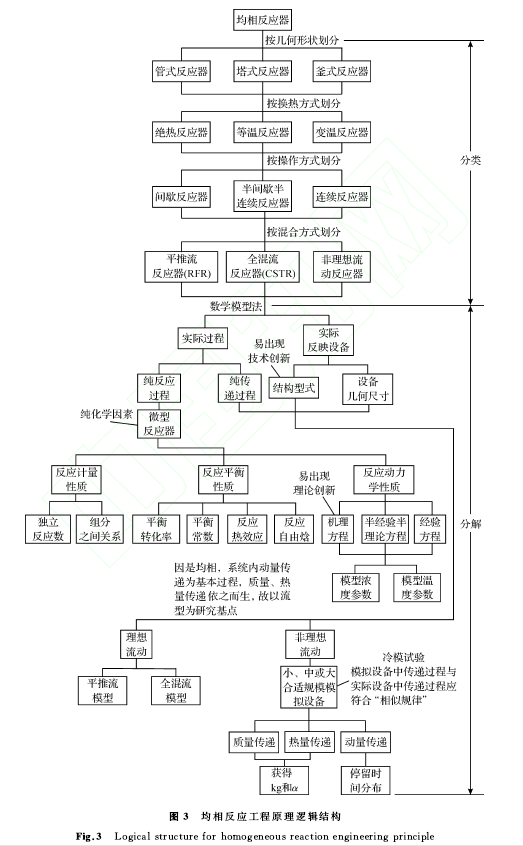

   因此，主要针对“均相反应器”开发过程以图形形式显示其内在逻辑结构(图3)，以使学生在学习本课程后能在头脑中形成化学反应工程学科的完整印象，从而更好地将其应用于实际反应器的开发过程中。

  由图3可知，即使是均相反应器，相互之间也存在着很大的区别，因此，第一步是必须要对它们进行分类，可见分类的方法是本学科建立的基本方法。通过分类，人们更清楚地认识到各反应器之间的异同点，如均相反应器按几何形状划分可分为管式、塔式和釜式反应器三类;按换热方式可分为绝热、等温和变温反应器三类;按操作方式可分为间歇、半间歇和连续反应器三类;而按混合方式又可分为平推流、全混流和非理想流动反应器三类。根据反应器不同的特征对其进行划分，所产生的结果可能不同，但由此而获得一个极为重要的工程概念，即反应器型式。反应器型式在反应器设计优化中属于三大决策亦量之一，十分重要，在反应器设计中的第一步即是根据反应过程的特点确定反应器型式。

 由图3还可以看出，针对化学反应器的开发，一般采取两种方法，一是数学模型法，二是经验放大法。在化学反应工程课程中主要讲解的是数学模型法，其基本思路是，应用分解的方法将实际反应器分解为两部分，即过程和反应设备。过程包括化学反应过程和传递过程，由于反应过程规律和传递过程规律相互独立，故对其规律可分别进行研究。而反应设备则主要包含反应器型式和几何因索两大类。

 为研究化学反应过程规律，必须要消除掉传递过程的影响，由于化学反应规律和设备大小无关，故化学反应规律可在微型(或台式)反应器中进行。这一点非常重要，如化学反应规律在微型反应器中进行研究，则不仅节省了大量的资金，更重要的是在微型设备中易保持纯化学因索的影响，获得的反应性质、规律可以应用到不同规模的任何反应器中。化学反应过程的性质一般包括化学计量性质、化学反应平衡性质及化学反应动力学性质。

  化学反应计量性质是反应平衡性质和动力学性质的基础，对平衡性质和动力学性质的研究都是基于反应计量性质明确的基础上进行的，计量性质主要包括反应系统中各组分之间的定量关系，及系统中独立的反应数。

  反应平衡性质主要包括反应热效应和反应极限的计算，尤其是反应平衡常数及平衡转化率的计算。对可逆放热反应而言，平衡性质对过程的影响较为复杂，温度的升高对反应动力学速率往往是有利的，但对平衡而言，平衡常数随温度的升高而降低，所以温度对平衡性质和动力学性质的影响呈现相反的趋势，从而引起问题的复杂化。通常对可逆放热反应存在着最佳温度，且最佳温度随组分转化率的不同而不同，因此，在整个反应过程中，存在一最佳温度曲线，反应沿着最佳温度曲线进行，在转化率一定时，可以使用较少的催化剂。同时还须认识到，在反应后期，即较高转化率接近化学平衡时，反应过程往往是由平衡因索控制的。

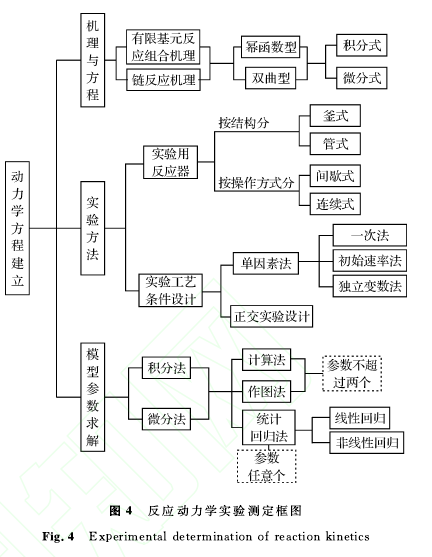

 化学反应工程研究的主要内容是化学反应动力学规律，化学反应动力学特性是化学反应器选型、操作方式和操作条件确定及反应过程优化的重要依据，因此，反应动力学测定是十分重要的工作。然而，反应动力学的精确测定是一项独立于工艺试验之外的专门实验，它不但要求具备满足实验精度的特定设备，而且在具体进行时又有相当可观的实际工作量。因此，进行动力学测定极为重要，其基本思路如图生所示^redlw.com。

  动力学方程通常分为3种形式，一是纯机理型方程，二是半经验半理论型方程，三是纯经验方程。基于碰撞理论、过渡态理论及分子动态学而推导出来的纯机理型方程，一般仅对简单反应体系适用，当前反应工程学科应用这类动力学方程进行反应器设计的并不多见。工业反应体系往往极为复杂，但作为动力学研究发展的方向，纯机理型动力学方程应是每个化学反应工程研究者必须努力的目标;纯经验性的动力学方程如描述微生物生长的Monod模型在反应器设计中亦常常使用，但反应工程学科通常使用的是半经验半理论的动力学方程，图生所示指的就是此类方程。

  建立动力学方程模型的基本思路一般是先设定一定的基元反应机理，该机理通常分为两类，一是有限基元反应组合机理，二是链式反应机理，在此前提下，根据拟平衡态假设或拟定常态假设，可以推导获得一定形式的动力学方程。动力学方程通常分为两种，一是幂函数型，另一种是双曲函数型。视方程当中是否含有一阶微分，动力学方程又可分为积分式和微分式两种。

 在动力学方程确定后，方程中包含两类物理量，一是伴随反应过程变化而变化的因索，通常是指反应温度、反应物浓度及反应时间;另一类是在反应过程中相对稳定的、反映反应过程性质的模型参数。模型参数无法由模型本身获得，必须通过实验确定，这也正是该动力学方程被称为半经验半理论的原因所在。因为模型参数必须由实验确定，于是就必然涉及实验的设计。实验设计内容通常包含两个方面，其一是实验用反应器的选择，其二是实验条件的确定。实验用反应器类型与工业反应器类型大同小异，不同之处仅仅表现在规模程度上，实验室反应器规模小，通常为11左右，因此，其传递过程影响易于消除，任意个对反应结果的影响主要是纯化学因索，如此易于反映反应过程的本质。而实验条件的设计方法包括两种，当独立的组分数仅为1个时，实验可采用单因索法，当独立的组分因索多于2个时，则往往采取正交实验设计方法。

 通过实验获得一系列实验数据后，接下来的问题是必须求解出动力学模型参数，求解动力学模型参数的方法有积分法和微分法。基于积分式动力学方程的求解方法称为积分法，基于微分式动力学方程的求解方法则称为微分法。在大多数实际情况下，模型参数求解方法采用的都是微分法^redlw.com。

 当反应动力学规律确定后，必须要研究在实际工业规模反应器中通常出现的传递过程规律。为研究传递过程规律，通常可以在没有化学反应的情况下进行，这是因为传递过程是反应器的属性，基本上不因化学反应的存在与否而异。对于一个特定的工业反应过程，化学反应规律是其个性，而反应器中的传递规律则是其共性。因此，传递规律受设备尺寸的影响较大，必须在大型装置中进行。由于需要考察的只是传递过程，不需实现化学反应，完全可以利用惰性物料进行试验，以探明传递过程规律。正因如此，这种试验通常称为冷模试验。

进行冷模试验研究传递过程规律时需要关注的一个重要问题是:所选模拟设备的大小，即传递过程应在多大规模的模拟设备中进行?为保证所获得的传递参数准确、有效，所遵循的原则是必须保持在模拟设备中发生的传递过程与实际反应器中所发生的传递过程应“相似”，即符合“相似性原理”。冷模试验设备的大小必须依据此原理进行选择和设计。

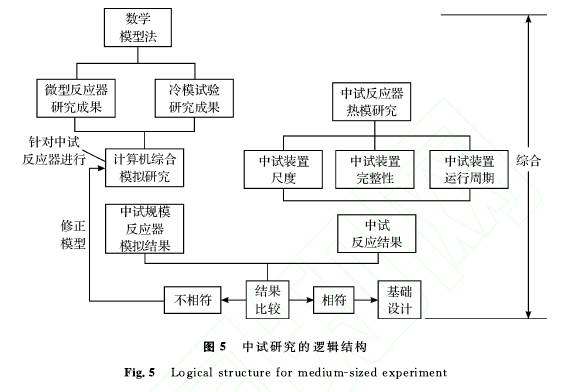

  在对反应过程和传递过程进行了充分的研究后，需要对相关成果进行综合处理，这一阶段主要是在计算机上进行模拟并完成的，如图5所示。

  同时，为验证模拟结果是否可靠，还必须进行中等规模的试验，即中试，又名热模试验。热模试验存在3个问题需要解决，一是试验规模，二是试验的完整性，三是运行周期。如果热模试验结果与模型计算结果相符，说明模型正确，能够反映实际规律;如果不相符，则需要修正模型，直至与热模试验结果相符为止。

 具备了传递过程规律和小试测定的反应过程规律，并且经过了热模试验验证，就能直接设计工业反应器了，这样就不存在设备的放大问题。数学模型方法本身可以直接通过计算就能获得大型反应器的设计，说明工业反应过程的开发并不必然地必须经过由小型反应器到中间规模反应器再到工业规模反应器的整个过程。

  最后应当要注意的是，数学模型法要想获得成功，必须要具备2个基本前提:一是它要求有可靠的反应动力学方程;二是还要有大型装置中的传递方程，两者缺一不可。

  例如，固定床反应器，虽然不少反应的动力学模型研究较为完整，然而由于具体工业反应器模型参数难以正确测定，尤其对复杂的工业反应，其本征动力学参数也难以把握，因此，对固定床反应器的数学模拟放大，迄今尚未有比较满意的工业应用。

  化学反应动力学测定虽然有相当大的工作量，但它毕竟可以在小装置中进行。而工业反应器的传递模型却不是小装置所能解决的，它不但要求大型冷模试验和必要的热模检验，还需要工业规模的测试数据和工程研究的长期经验积累。因此，当没有可靠的大型设备传递模型时，数学模拟放大只能是纸上谈兵。此时，精确的动力学测定必然是徒劳的。当然，这并不意味着不需要有关的动力学知识和对反应动力学特征的认识。一个开发者应当充分具备动力学基础知识，并据此巧妙地安排工艺试验，以便把握反应动力学特征和有关影响因索，为工业反应器的选型和优化服务^redlw.com。

 由此可见，从化学反应工程的观点出发，机理的、定性的、半定量的动力学特征研究应当是结合工艺试验进行的重要任务。只有当工业反应器的传递模型足够可靠时，精确的动力学实验才是必要的，并可用于数学模拟放大。

2 化学反应工程思维方式

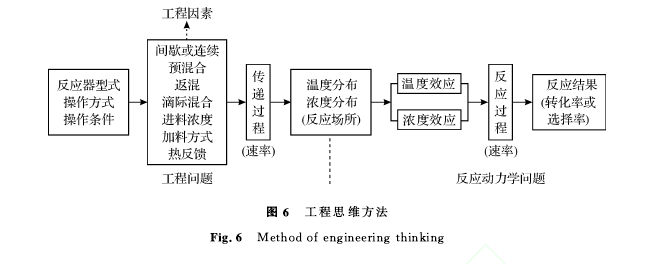

 如上所说，在剖析化学反应工程课程各知识点及相互逻辑关系时，本研究采用了分类、分解和综合的思维方式，而分类、分解其实属于分析的方法。所以，分析、综合是反应过程开发中的基本方法，应深加注意，其中尤以分析方法更是在各种科学思维方式中处于最基本的地位。对于图3、图5所示的化学反应工程逻辑结构，当将它们具体应用到实际的化工过程开发中时，也可用图6简略地表示。图6表示了化学反应工程课程所提供的特有的工程思维方式。

3 结语

 化学反应工程课程是一门具有严密的内在逻辑结构的知识体系，它由一系列含义明确并能进行定量运算的概念及规则、规律所组成，且其模型推演结果需经实验验证，故该学科具备完整的科学三性，即逻辑性、定量性和可验证性。化学反应工程课程为化工过程开发提供了全面且严谨的工程思维方式，运用分解的方法将复杂的工业反应过程分解为传递过程和反应过程，并利用各过程的特点分别在不同的设备中进行分析测试;运用综合的方法将由分解所获得实验结果综合在一起以模拟实际的工业反应过程。

 本文运用树状结构形象地表示了该课程的各知识点及逻辑结构，易于学习和把握;同时，也利于深化理解，从而为将来的过程开发和创新打下坚实的基础。（本文由论文平台网提供，如有更多需要，可登陆http://www.redlw.com 咨询客服。）
