云南某电力场站净水工程实例
论文作者:草根论文网 论文来源:www.lw360.net 发布时间:2017年03月25日

云南某换流站工程位于农村地区,换流站周边无市政集中式供水设施,因此需自行建设和运行净水工程提供给换流站人员日常生活。该换流站从l Okm外水库引水作为水源,建设输水管道和净水工程,现该净水工程已运行正常,一些主要净水指标均优于国家《生活饮用水卫生标准》(GB 5749-2006 )。

1设计水质、水量及净化标准

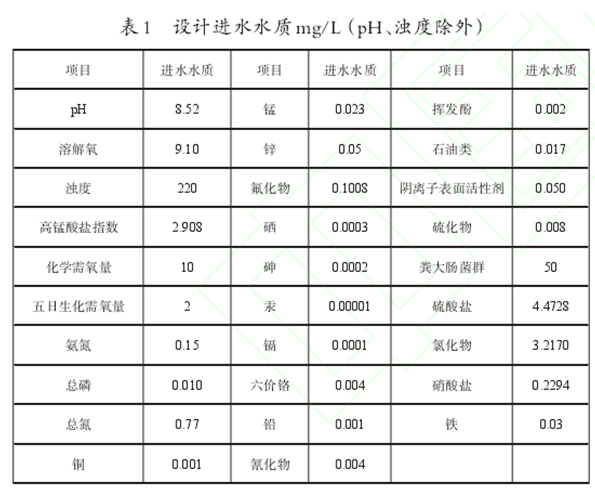

根据该换流站人员及设施用水情况,该净水工程处理规模设计为1000m粗,出水水质执行《生活饮用水卫生标准》(GB5749-2006),设计进水水质见表1,


2 处理工艺

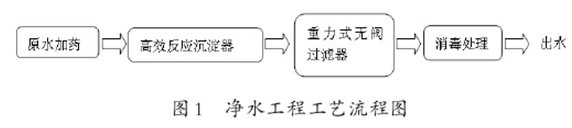

2.1 工程流程


净水工程采用原水进水经管道混合器、投加絮凝剂、进入高效沉淀器反应区同时投加助凝剂由反应搅拌机完全反应,进入斜管区由斜管分离水和泥,泥沉入设备底部由排泥阀排出体外,上清液进入到下一部进入无阀过滤器处理,无阀过滤器由水头压差来控制反洗,当过滤池内浊度过高、出水出现水阻、阻力达到设计值时设备自动产生虹吸,吸出滤料上污物、冲动滤室内的滤料,把污物冲出体外,净化滤料,一般反洗一次时间为5-10分钟。无阀过滤器具有自动反洗,自动排污功能,操作方便,工作稳定可靠,结构简单,造价也较低的特点m滤料采用石英砂、锰砂。絮凝剂加药采用单因子分析仪控制变频电机投加聚合氯化铝(PAC)和聚丙烯酞胺(PAM)。消毒处理采用二氧化氯,由于二氧化氯具有很强的反应活性和氧化能力,因此具有优良的消毒效果和氧化作用,

2.2主要处理构筑物

2.2.1自动加药装置

自动加药装置包括单因子混凝剂配药及自动投加装置、助凝剂自动投加装置等。2.2.1.1混凝剂配药装置及单因子混凝自动投加装置

混凝剂配药装置及单因子混凝自动投加装置包括以下设备:

(1)溶药贮药搅拌罐(含搅拌装置),尺寸}1.OX1.Sm,有效容积1 m3;

(2)单因子胶体电荷远程传感器FP-30S及防护箱;

(3)电脑测控仪FP-4000A ;

(4)浊度仪1台,美国EIACH,测量范围为。一2000NTU;

(5)计量泵3台(2用1备),米顿罗GM0120,流量100L/h C>30L/h );

(6)电控柜(含变频器);

(7)人机监控界面;

(8)框架底盘、平台楼梯、系统管路、阀门、管件、表计、控制和信号电缆、电线等。

2.2.1.2助凝剂自动投加装置

助凝剂投加装置最大制备量1000L/h,包括以下设备:

(1)固体螺旋计量给料机,十粉(聚丙烯氨酞胺)料斗容积40L,投加量2kg/h,配置聚丙烯氨酞胺溶液浓度O 1%-0.2% ;

(2)自动/手动控制和变频调速驱动系统;

(3)注水控制流量计;

(4)注水压力监测报警仪;

(5)防空穴料斗震动器;

(6)十粉满料和断料监测报警仪;

(7)螺杆防潮加热器;

(8)溶药贮药搅拌箱,尺寸2.4X1.3Xl.lm;

(9)投药设备,设投药口2个,采用计量泵投加(2用1备),米顿罗GM0120,流量100L/h>30L/h)。

2.2.1.3单因子混凝投药自控仪

单因子混凝投药自控仪采用高精度双闭环串级全自动控制系统,具有根据反应沉淀器出水浊度来自动调节混凝剂设定值的控制功能。胶体电荷混凝控制回路为主回路,可利用设定的胶体流动电流设定值迅速响应水质、水量等各种十扰因素的影响,对投药量做出及时调节,澄清水浊度控制回路及流量信号控制回路均为副回路,可以自动修正多种因素造成的流量电流设定值与实际要求值的偏差和飘逸,使控制更加精确可靠,形成自适应控制系统,能够在工艺正常情况下实现100%的水质合格率。

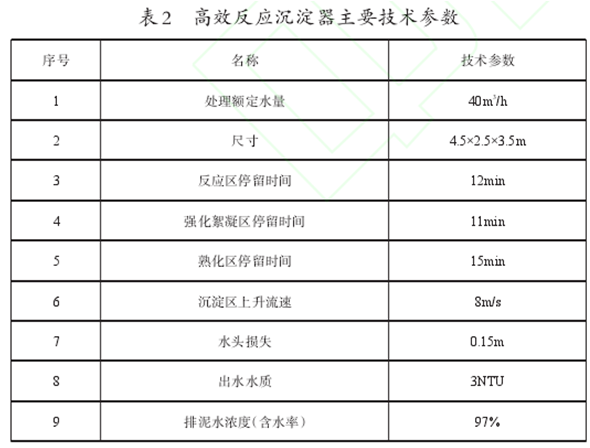

2.2.2高效反应沉淀器

该净水工程设2个不锈钢高效反应沉淀器(一运一备),每个沉淀器额定处理水量:40m3/h。在高效反应沉淀设备之前设有进水流量计、浊度仪及单因子絮凝粒子传感器。该处理工艺系统应具备加药量与进水流量计、浊度和单因子信号进行连锁调节的功能。工作原理:原水经进水管管道路混合器进入设备导流筒,到设备反应区反应,原水中SS在药剂的作用下开始絮凝大粒径开始下沉,少量的小粒径泥砂在水力的作用下慢慢上升经过斜管,在斜管阻力作用下小粒径泥砂吸附在斜管上,清水继续上升进入出水槽而排出体外,吸附在斜管上的泥砂经不停的絮集浓缩而自行流入污泥池中(由于斜管按装角度为60度,导管内有60度的陕角、污泥达到一定重量时开始下滑)。沉淀设备有反应区、斜管过滤区、污泥沉淀区、清水区、出水区。污泥区内设有中心传动刮泥机,一部份污泥回流到反应区,多余污泥由排泥阀定期排放。

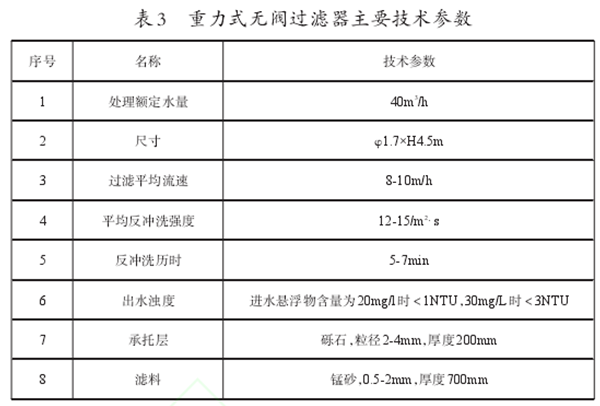

2.2.3重力式无阀过滤器

该净水工程设2座(一运一备)不锈钢重力式无阀过滤器,每座过滤净化处理能力:40m3/h,采用虹吸反冲洗。运行方式为二个单元滤罐为一组,过滤时每个单元滤罐进水、过滤、出水独立运行,当一个单元滤罐达到反冲洗条件时,反冲洗水由滤罐上部储存的反冲洗水共同供给,以达到历时不少于5分钟的冲洗水量。反冲洗为自动反冲洗,同时预留强制反冲洗接口。反冲洗时,自动停止进水;反冲洗结束后,又自动恢复进水。


2.2.4二氧化氯消毒剂发生器

二氧化氯消毒剂发生器(包括溶盐槽、盐水调配槽、电解槽等),配套的转子流量计,设备间连接管道及阀门,投加消毒剂用水射器,电气装置、恒流电源及自动控制系统。发生器有效氯产量100g/ho

2.3处理效果

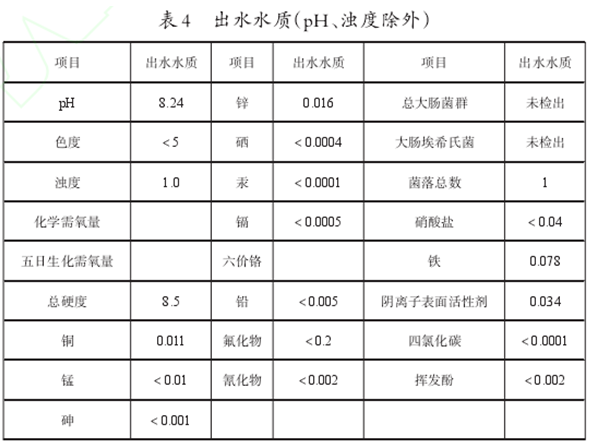

该工程于2016年6月建成井投入运行,整个处理工艺运行稳定,出水水质良好,现场检测结果表明,经该工艺处理后出水水质达到《生活饮用水卫生标准》(GB 5749-2006),具体数据见表4,


3结论

该净水工程为小型供水设施,水源水质较好,在运用常规工艺处理源水的同时大量采用在线监测设备和自动化控制设备,使处理系统具有较强的抗冲击负荷能力,出水水质满足《生活饮用水卫生标准》(GB 5749-2006)相关要求。
