本文主要介绍RAS光纤分布系统的组网原理及主要设备的产品参数及此分布系统与传统室分布线系统对比体现出的优势。RAS光纤分布系统具有传输速度快、损耗小、产生噪声低和施工简单等优势。它在以后的深度覆盖中起到重要的作用。

1  RAS系统原理

RAS光纤分布系统，主要由主单元、扩展单元、远端单元组成;分布系统可同时与2G, 3G, 4G及WIFI信号进行合路，实现一套物理系统完成多种制式信号接入和精细化覆盖。信源设备通过光纤或五类线连接到主单元，主单元通过光纤接入扩展单元，扩展单元通过光电复合缆接入远端单元，远端单元通过软跳线接入天线，通过天线发射信号到用户业务客户端，实现室内分布的覆盖。

2 RAS系统主要设备及参数

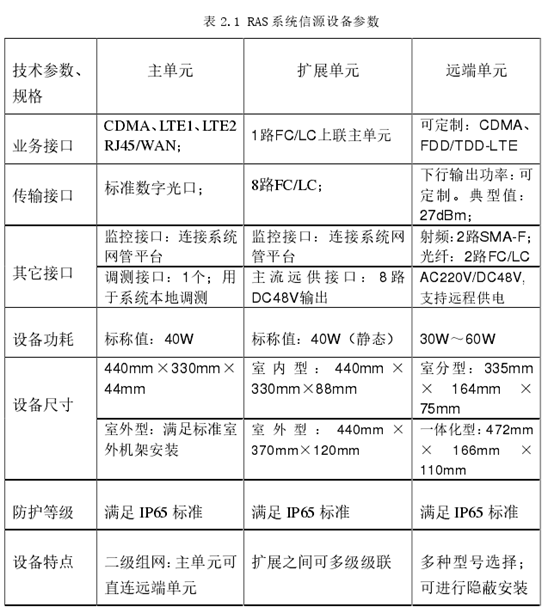

表2.1可以了解RAS系统主设备三个单元的设备参数，主单元、扩展单元和远端单元的技术参数和规格分业务接口、传输接口、监控接口、调测接口、供电方式、设备功耗、设备尺寸、防护等级和设备特点进行比较。业务接口可根据不同运营商的制式进行调配，传输接口主要以光口进行传输，每一个扩展单元有8个FC/LC的光口，远端单元的下行输出功率可定制。监控平台监控定位准确。设备功耗较传统直放站小。设备尺寸小，主设备和扩展单元可放到19英寸机架内，远端单元可在弱电井或桥架内进行安装。防护等级满足工P65标准。设备组网灵活，主设备可直接连接到远端单元。主单元和扩展单元可采取多级级联方式，拉远距离远，远端单元可选择多种型号，适合隐蔽安装在难以协调和空间位置不足的站点。

3  RAS系统的组网运用方式

图2.2可以看出RAS光纤分布系统的组网方式有多种类型，包括链型组网、星型组网及混合型组网方式。链型组网方式可采取扩展单元级联方式，适用于拉远距离较长的站点，缺点级联其中一台扩展单元出现故障，导致故障下级联的扩展单元全部断网。星型组网在室内分布覆盖常见的一种方式，适用于多楼宇，楼宇分布不均匀和不集中的站点。混合型组网采取链型组网和星型组网的混合式组网，组网方式灵活。

4 RAS系统的监控方案

（1） RAS系统可在综合网管平台统一进行管理，所有单元均可监可控;

（2）RAS系统网管数据在以太网、无线及E1接口上均可传输;

（3）RAS系统网管平台可与省级机房网管对接和统一管理。网管平台采用B/S架构，拥用非常严格的管理权限，同时可多点接入多用户。

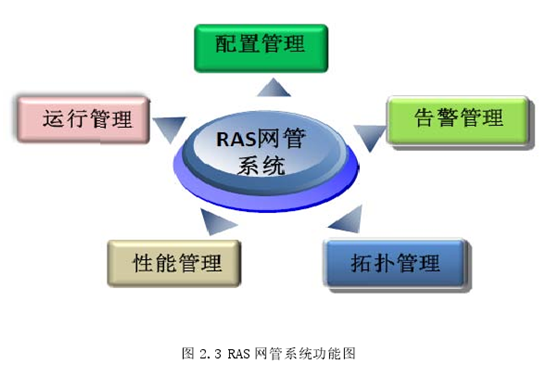

从图2.3可以看出，RAS网管系统可进行配置管理、告警管理、拓扑管理、性能管理和运行管理。

RAS网管系统的配置管理包括服务器配置需求、系统配置需求、数据库配置要求及设备端需求等。

AS网管系统告警管理可以通过RAS网管直观的看到每台设备是否存在故障，存在故障的设备发出告警代码，能快速定位故障和判断故障类型。

RAS网管系统的拓扑管理可以迅速了解网络组网结构图。网管软件的拓扑发现拓扑发现，大大方便网络管理人员将网络拓扑图和真实网络随时快速同步。

RAS网管系统性能管理可以通过各参数了解网络总体性能指标，包括网络连通性、吞吐率、网络利用率、响应时间和丢包率等，能快速判断目前状态下网络性能指标是否达标。

RAS网管系统的运行管理功能为当网络出现故障，可以迅速相应，在网管上直接处理部分故障，比如远程重启等。如果需到现场维护，可以派单到指定的维护单位快速处理故障。

5 RAS系统的优势

RAS系统和传统的馈线室分布放系统相比，RAS系统具有设计灵活、施工方便、性价比优、维护简单、技术先进及后台监控完善等优点，主要体现在:(1)RAS信源可以使用低功率，减少信源产生的功耗;(2)具有较强的扩展覆盖能力，基站数量及载波配置的需求量可以降低;(3)采用光纤传输，主设备统一放置在接入网和中心机房，可以选择不安装在本地，可不新建机房，节省资源;(4)以光纤和五类线布放作为主要布线材料，工作量小;(5) RAS系统功率可在范围内进行调整，便于前期规划，后期网络优化;(6)远端单元覆盖能力与线损影响不大，可忽略不计，布线简便;(7)可以通过升级软件的行式在各模块支持的频率范围内实现新建的系统;(8)原有设备被后期工作频带外的新频段引入替换，对可控制的频段也可提前备用好硬件，通过升级软件方式实现。支持在800MHZ-2500MHZ频段范围内，后期新增的频段只需要更换合路器就可以实现.

6  RAS系统

在4G网络建设中的特点RAS系统在LTE网络建设中有以下显著的特点:

1.CDMA, FDD LTE, WLAN协同接入、可与PON网络共同建设，助力“宽带中国”建设。

2.全光纤结构，安装简单，施工周期短。

3.统一网管，实时监控每台远端单元，自动上报故障，高效维护。

4.充分利现网资源，与PON共用光纤网络，减少工程实施成本，具备未来扩容、升级能力。

5.RAS系统扩容简便。任何移动通信体制可以在500MHZ到2500MHZ频带内传输。新增的系统在转换节点和信号源部分增加模块就可实现。RAS系统不需要另外增加任何设备实现多网络同时覆盖。

6.降低系统信号噪声，提高信号质量。

7.使用功率较小的信号源，节省成本。

8.快速简便的工程施工，便于安装。解决方案以光纤作为传输介质，和馈线施工布放相比它具有简便的优点，无需占用太大的空间，便于与业主进行沟通协调。

9.配置快速和扩容方便。传统的布线系统方案:需要算出每一段馈线长度的损耗，接头插入损耗，无源器件损耗等，方式非常繁琐。RAS系统:它采用了自适应设计，从而每个天线出口的RF功率的基本相同，在有信号网络时，减少了相关同轴电缆布线系统中大量复杂的链路计算量，从而优化网络。数据业务的管理和维护集中。RAS系统可同时存在1024个无线数据接入单元，32768个用户可最大支持。

10.集中控制。网管强大的能力，可以对本地及远程进行集中监控，每一个远端单元的信息在系统中可以被主单元监控，甚至可以监控每个天线的工作状态，优化和维护非常简便。

11.WLAN数据业务的管理。RAS系统拓扑呈现在整个网络设备上，支持新的动态，流量统计、邻居、网络链路、广播等设备及资源信息能动态显示，能动态显示设备的故障状态，能动态显示AP与AC设备的接入关系，支持设置设备统计任务，支持网络设备上的测量数据合并统计及上报处理，最新测量数据以图标的模式显示在设备上，能够查询和统计测量数据，网络系统和设备的异常事件、内部故障地有效进行管理。

12.解决实际的问题起了有效作用。采用RAS系统进行大面积覆盖，信源的利用率得到提高。

7 RAS远端高防护、建设灵活

图2.4-2.7说明RAS远端设备建设灵活性，可在不同场景覆盖安装。深度覆盖设备安装点往往环境不确定性高，设备防护性能高能提升覆盖水平。
