1 RAS系统的应用——商务楼宇

（1）案例一金华锦江大厦RAS解决方案

金华锦江大厦为综合性商业大厦。楼高18层，地下1层。本次试点RAS系统覆盖范围为锦江大厦B1F-13F，约2.5万平方米。电信覆盖需求需满足CDMA 1X:825-835MHz/870-880MHz;FDD-LTE: 1755-1785MHz/1850-1880MHz;容量需求需达到CDMA 1X: 1载波;FDD-LTE: 1载波。

（2）金华锦江大厦RAS建设方案

金华锦江大厦信源类型为CDMA/FDD-LTE;采用1台RAS主单元、2台RAS扩展单元和14台RAS远端单元，通过对B1-13F原有分布系统改造将原有的光纤直放站替换，并利用原有平层分布系统进行覆盖。

B1F共7副全向吸顶天线，1F共9副全向吸顶天线，2-4F每层11副全向吸顶天线，5-13F每层10副全向吸顶天线。将RAS系统主单元集中放置在集中信源机房中。同时，采用室外远端单元进行室外布放，同时采用扩展单元远程供电，避免本地取电的困难。

从图3.13对比图和图3.14的安装实物图可见:RAS采用光纤传输，仅需从远端单元开始进行链路预算，每个远端约10个天线，不仅链路计算简单，精准，而且组网覆盖非常灵活。RAS施工量小，安装简便。

（3）金华锦江大厦网络测试情况

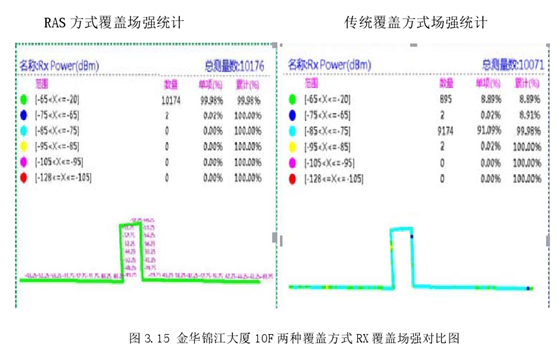

从图3.15的对比图可以看出，CDMA信号用RAS覆盖100%的区域的RX值大于一75dBm，用传统覆盖方式覆盖时，8.91%的区域的RX值符合标准。金华电信要求90%区域RX值大于一75dBm才算符合标准。因此得出，在金华锦江大厦lOF进行CDMA覆盖时用RAS覆盖方式才能达到预期标准。

从图3.16的对比图可以看出，金华锦江大厦lOF用两种方式进行FDD-LTE覆盖，从测试结果可以看出，RAS的RSRP场强值基本分布在一75dBm左右，信号覆盖精细均匀。传统覆盖方式RSRP场强值基本分布在一85dBm;信号覆盖比RAS整体低lOdBm。因此可以得出，RAS覆盖比传统覆盖方式的覆盖效果好。

从图3.17和3.18测试结果可以看出:单通道时，FTP上传均值速率为42.62mbps, FTP下载均值速率为75.4lmbps。从而可以得出RAS覆盖方式下的LTE系统性能优异。

2 RAS系统应用一学校

（1）案例一金华职业技术学院RAS解决方案

金华职业技术学院为综合性职业培训学校，楼高6层。本次工程对该校院教学楼前广场及学院体育场CDMA+FDD LTE综合覆盖。本项目属于新建室分系统，采用RAS系统室分型远端，通过抱杆板状天线对目标区域进行覆盖，满足大数据业务要求。

金华职业技术学院设计的RAS系统采用1: 1.2配置实现CDMA/FDD LTE综合覆盖。主单元祸合CDMA/FDD-LTE RRU输出信号后将射频信号转换为数字光信号，光信号通过光纤传输到扩展单元，扩展单元再通过光纤将信号传输至远端单元，远端单元将光信号还原为射频信号接入天线。在主单元和扩展单元均预留有千兆WLAN接入口。

（2）金华职业技术学院RAS系统信号测试整体信号质量测试

信号覆盖场强值均达到一85dBm以上，且基本上分布在一75dBm左右。信号质量上，FDD-LTE网络S工NR > 20dB采样点比例在99%左右，RSRP > -85 dBm采样点比例达到99%。 LTE下载速率，采用双通道M工MO技术，平均下载速率为80Mbps,达到RRU的出口速率，极大提升用户感知。由此可知，FDD-LTE网络信号强度和质量都较好，均达到覆盖要求。

3 RAS系统应用一住宅楼宇改造

（1）案例一义乌欧景名城RAS解决方案

义乌欧景名城由于楼宇密集、绿化率高，无线信号衰减较大，社区内存在大量覆盖盲点;多径效应严重，社区内无线信号复杂且不稳定，导致通话质量差，投诉多;工程施工协调难度大，环境要求美化高。

义乌欧景名城将不同系统的信源设备和RAS主单元集中放置在社区内或社区外专用机房内，利用光纤传输距离远的特性将扩展单元放置在社区内的室内或室外便利处，大型楼宇内采用室内放装型远端单元或室内分布型远端单元进行覆盖;中小型建筑及室外空旷处采用一体化远端，或者室外型远端连接隐蔽式天线的方式进行覆盖。

义乌欧景名城信号主要来自室外基站，室分设计采用传统直放站+室内分布系统的方式，共采用30W光纤直放站8套，其中近端机8套，远端机23套。义乌欧景名城深度覆盖项目要彻底解决该区地上、地下、电梯等弱覆盖区域投诉高的问题。项目一期工程从义乌欧景名城A区开始，覆盖总面积约为50000 m²，共采用2套主单元、6套扩展单元、46套远端单元实现区域覆盖。

从图3.21测试数据对比可知:与传统分布系统比，RAS系统提升覆盖效果明显，场强大于一75dBm的区域超过90%。
